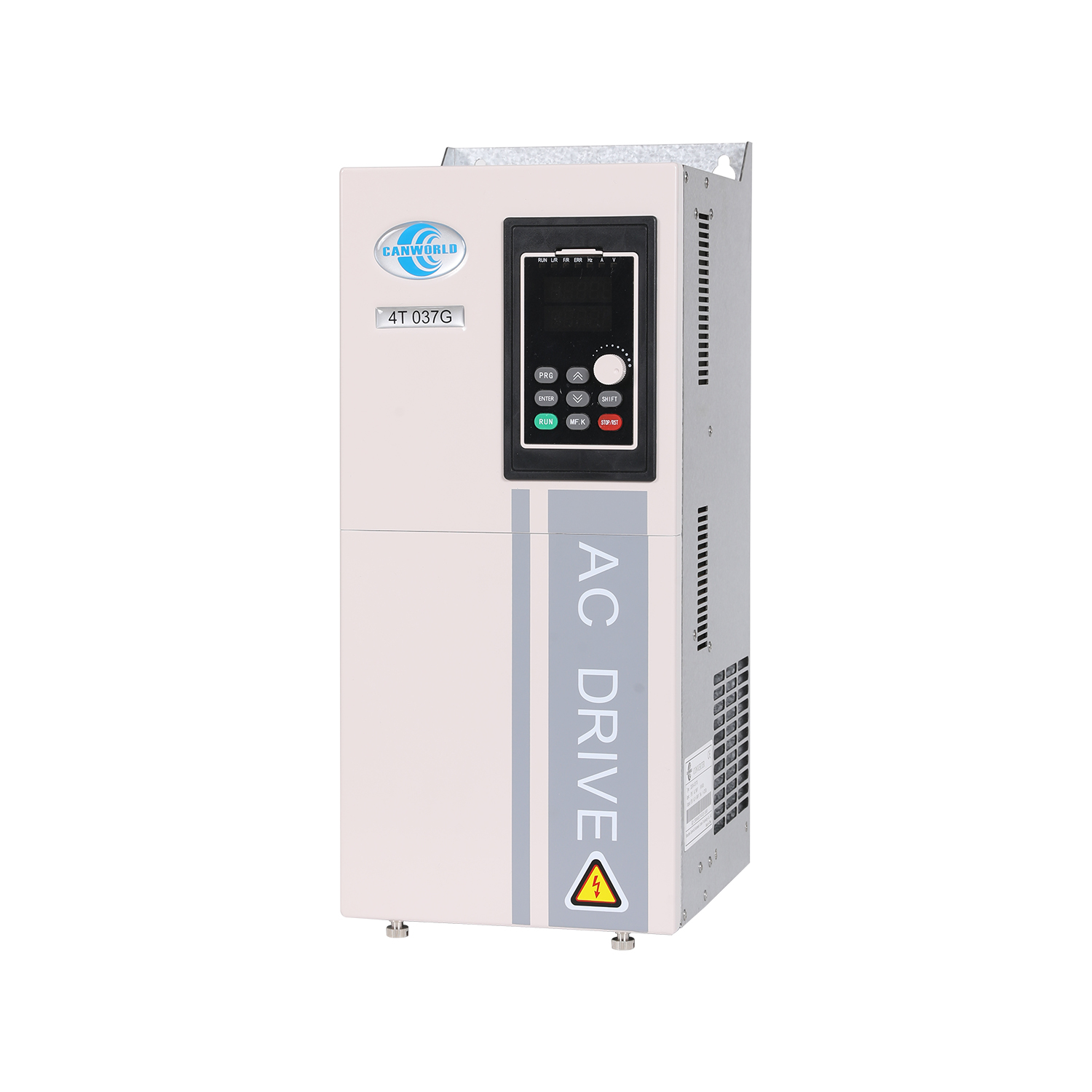

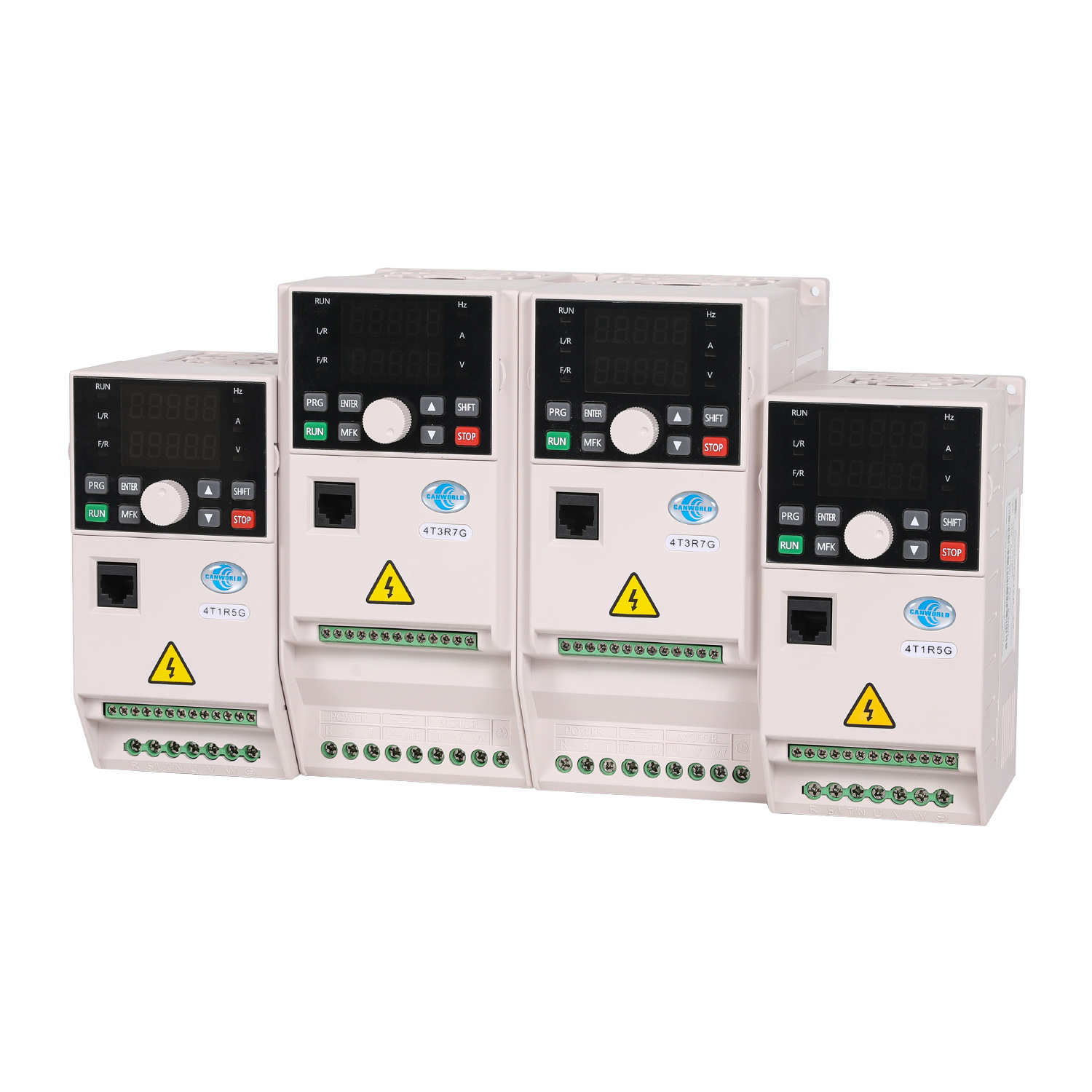

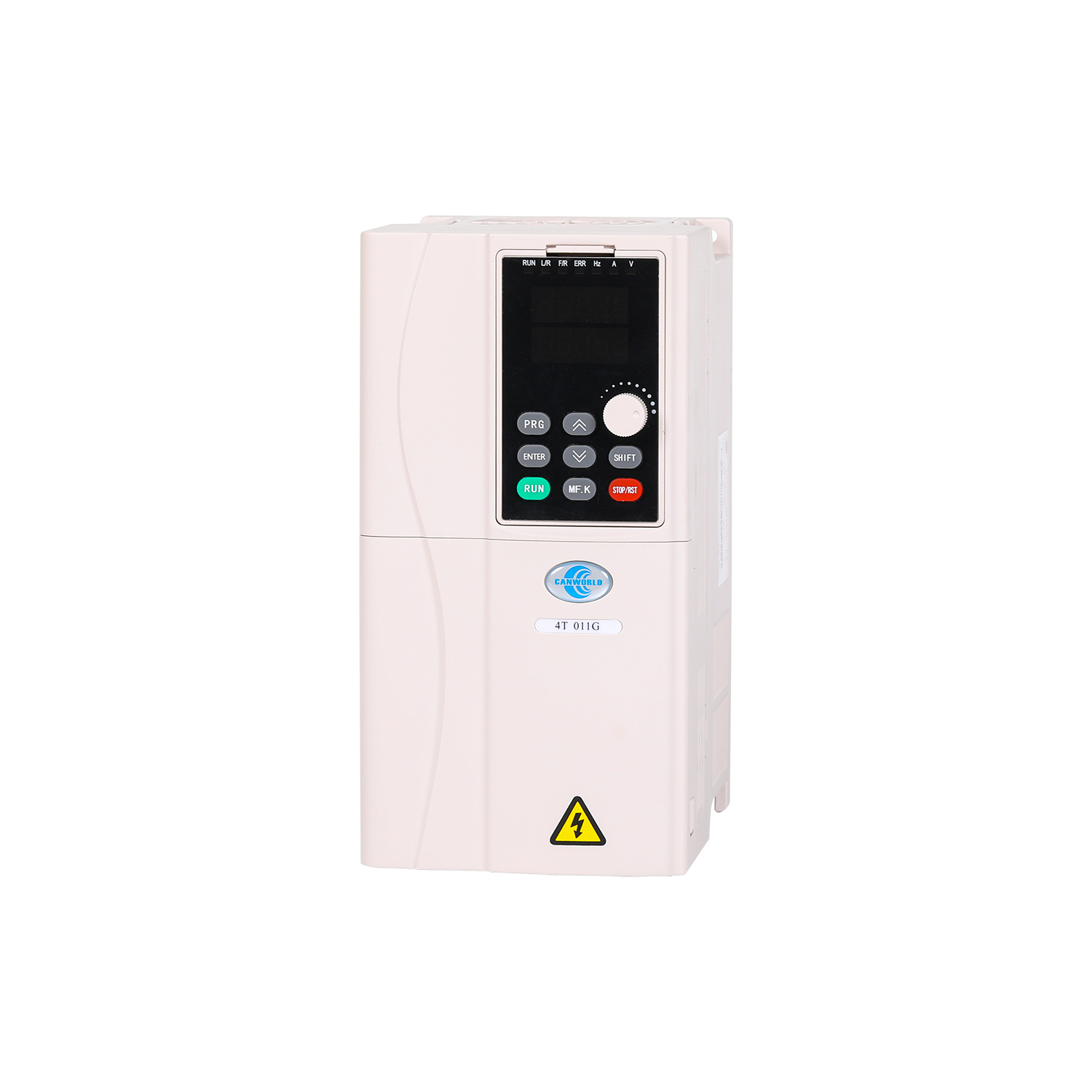

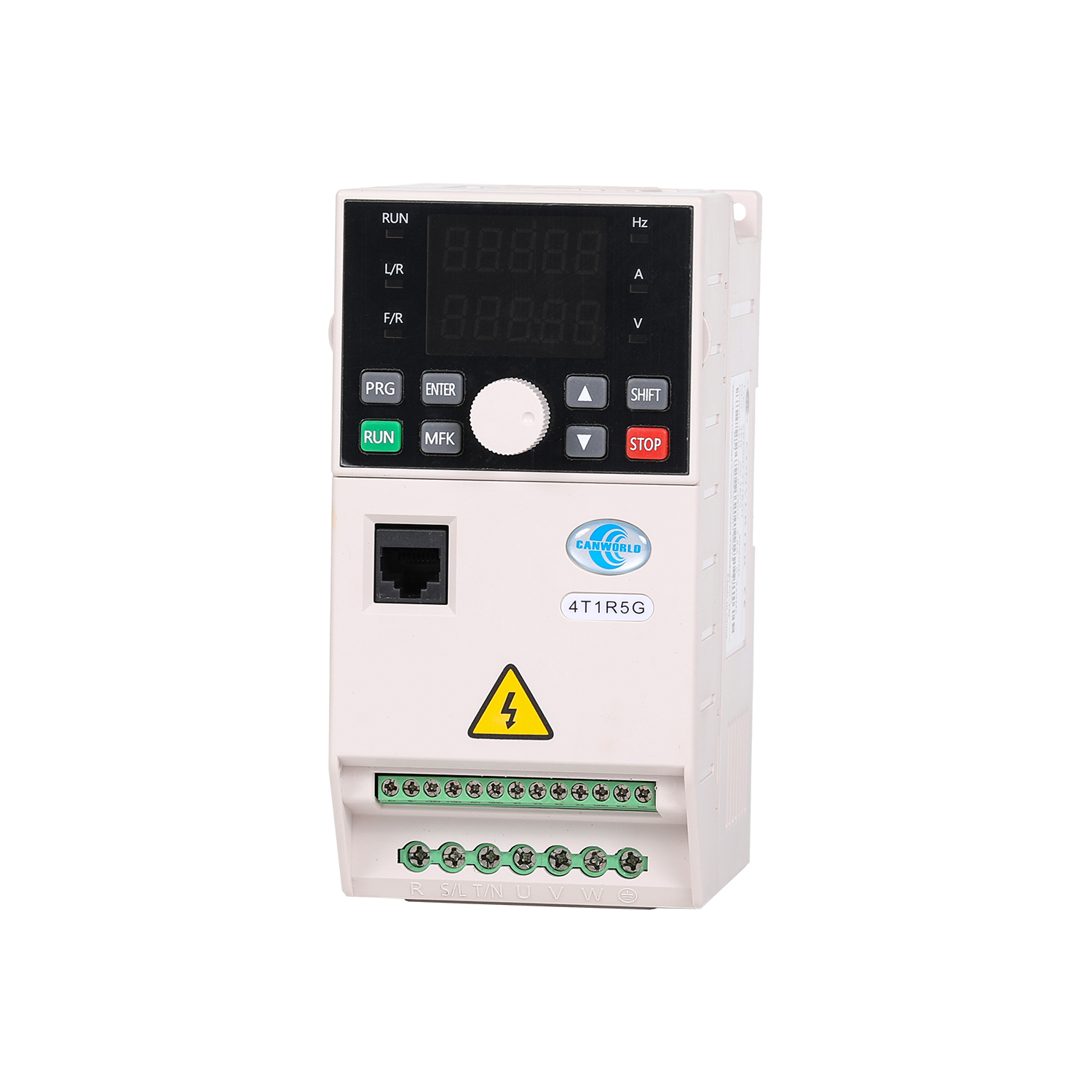

ZK500系列

基本性能

额定输入

单相220V,三相380V；50/60Hz；

输入电压范围

波动 -15%～10%； 不平衡度<3%； 频率47～63Hz；

控制模式

V/F控制； 开环矢量控制；

频率分辨率

数字设定为0.01Hz；

最高输出

V/F控制3200Hz；

调速范围

矢量控制1:100

载波频率

0.5～16.0kHz（最大值由机型决定），可根据温度自动调整。

启动转矩

0.5Hz/150%电机额定转矩

过载能力

G型机：150%额定电流60s

基本功能

运行方式

键盘； 端子（二线、三线）； 通讯（RS485）

各种方式间可以通过开关量输入端子随意切换。

V/F曲线

直线型； 多点V/F；

加减速曲线

直线或S曲线； 四套加减速时间（范围0.0s～6500.0s）

转矩提升

自动转矩提升；手动转矩提升。

转速追踪

全功率段均具有转速追踪功能。

电机制动

直流制动； 能耗制动； 磁通制动

直流制动

制动频率：0.00Hz～最大频率； 制动时间：0.0～100.0s

制动电流：0.0～100.0%

磁通制动

在要求快速停止及有能量回馈场合，防止频繁出现过压保护。

过流过压控制

对运行期间电流电压自动限制，防止频繁出现过流过压保护。

特殊功能

端子延时

开关量输入输出端子均可设置响应延时（0.0～6553.5s）。

点动控制

控制方式：端子、通讯

频率：0.00Hz～最大频率； 加减速时间：0.0～6500.0s

多段速、

简易PLC

通过内置简易PLC或开关量输入端子实现最多7段速度运行。

内置两组PID

用作普通PID时，可方便实现过程控制闭环系统。

定长、计数

可对脉冲信号（0～50kHz）进行计数，搭配开关量输出端子实现计数到达控制；也可将计数值转化为长度进行显示及定长控制。

定时控制

可定时控制（0.0Min～6500.0Min）

瞬停不停

瞬间停电时，通过降频率运行，使得负载回馈能量补偿母线电压降低，从而维持变频器短时间内不停机。

外围端子

参考电源

10V/20mA，一般用于模拟输入信号电源。

控制电源

24V/200mA，一般用于开关量输入、输出端子信号电源。

模拟输入

2路模拟输入端子，可选择电压或电流信号输入。

每路均支持两种信号范围：0~10V、0~20m、4~20mA。

模拟输出

2路模拟输出端子，可选择电压或电流信号输出。

每路均支持两种信号范围：0~10V、0~20mA、4~20mA。

开关量输入

5个多功能开关量输入端子。

其中HDI端子可作高速脉冲（0～50kHz）输入，且可编程。

开关量输出

2个开路集电极输出端子；其中HDO端子可用作高速脉冲（0～50kHz）输出，且可编程。

2个继电器输出端子。

保护

常见类型

输入输出缺相、欠压、过压、过流、过热、过载、短路、模块故障、外部故障、自定义故障等。

使用环境

场所

室内，不受阳光直晒。

无尘埃、滴水、盐份、油雾、水蒸汽、可燃性气体、腐蚀性气体等。

海拔

≤ 1000m时，变频器额定条件下可正常使用；

> 1000m时，每升高100m，降额1%使用；

> 3000m时，请向厂家寻求技术咨询。

温度

－10℃～＋40℃；环境温度在40℃～50℃之间时，请保持良好通风并进行降额使用：每升高1℃，降额3%。

湿度

< 95%RH，无水珠凝结。

振动

< 0.6g

储存

－25℃～＋65℃下存储。
